保偏光纖耦合器
產品介紹

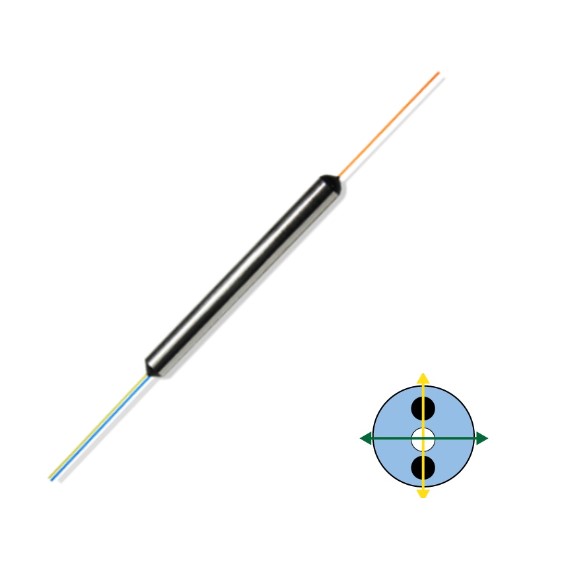

拉錐型保偏耦合器 1310nm 1550nm
1310nm 1550nm 1650nm 1×2、2×2一次拉錐保偏耦合器由使用熔融拉錐(FBT)技術。可以將輸入信號，以極低的附加損耗將信號以任意比例分開或者耦合，并保留高消光比的偏振。我們所有熔融光纖耦合器都是雙向的，意味著所有端口都可以用作輸入或者輸出。青禾光電拉錐型光纖耦合器主要以雙軸工作為主，暫不滿足單軸截止，如果需要單軸工作可選波片型或者聯系我們咨詢。

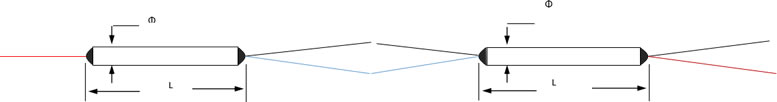

封裝信息 PACKAGE INFORMATION：
| 指標名稱 |
極值
|
標準值
|
單位
|
|||
| 端口類型 |
|
1x2 or 2x2
|
|
|||
| 中心波長 |
|
1310、1480、1550 or customized |
nm
|
|||
| 帶寬范圍 |
|
±15 or ±40 |
nm
|
|||
| 附加損耗 |
Max.
|
0.4
|
dB
|
|||
| 消光比 |
Min.
|
20
|
dB
|
|||
| 回波損耗 |
Min.
|
55
|
dB
|
|||
| 方向性 |
Min.
|
50
|
dB
|
|||
| 承受功率 |
Max.
|
3
|
W
|
|||
| 拉伸載荷 |
|
5
|
N
|
|||
| 光纖類型 |
|
PM Panda Fiber
|
|
|||
| 操作溫度 |
|
-5 to +70
|
℃
|
|||
| 儲藏溫度 |
|
-40 to +85
|
℃
|
|||
|
分光比
|
公差
|
分光比
|
公差
|
單位
|
||
|
50/50
|
±4.8
|
5/95
|
±1.5
|
%
|
||
|
40/60
|
±3.9
|
3/97
|
±0.8
|
%
|
||
|
30/70
|
±2.5
|
2/98
|
±0.7
|
%
|
||
|
20/80
|
±2.3
|
1/99
|
±0.5
|
%
|
||
|
10/90
|
±2.1
|
0.5/99.5
|
±0.2
|
%
|
||
|
PMOC-A-B-C-D-E-F |
|
| A=波長 |
1310.1450,1550,1650，Specify |
|
B=端口 |
12=1x2; 22=2x2 |
|
C=分光比 |
01=1/99,05=5/95,10=10/90，35=35/65，50=50/50 |
|
D=套管類型 |
B=Bare fiber 9=900um 2=2mm 3=3mm loose tube |
|
E=光纖長度 |
05=0.5m 10=1.0m 50=5.0m SS=Specify |
|
F=接頭類型 |
FA=FC/APC FP=FC/UPC SP=SC/UPC SA=SC/APC SS=Specify |
