產品系列

泵浦合束器

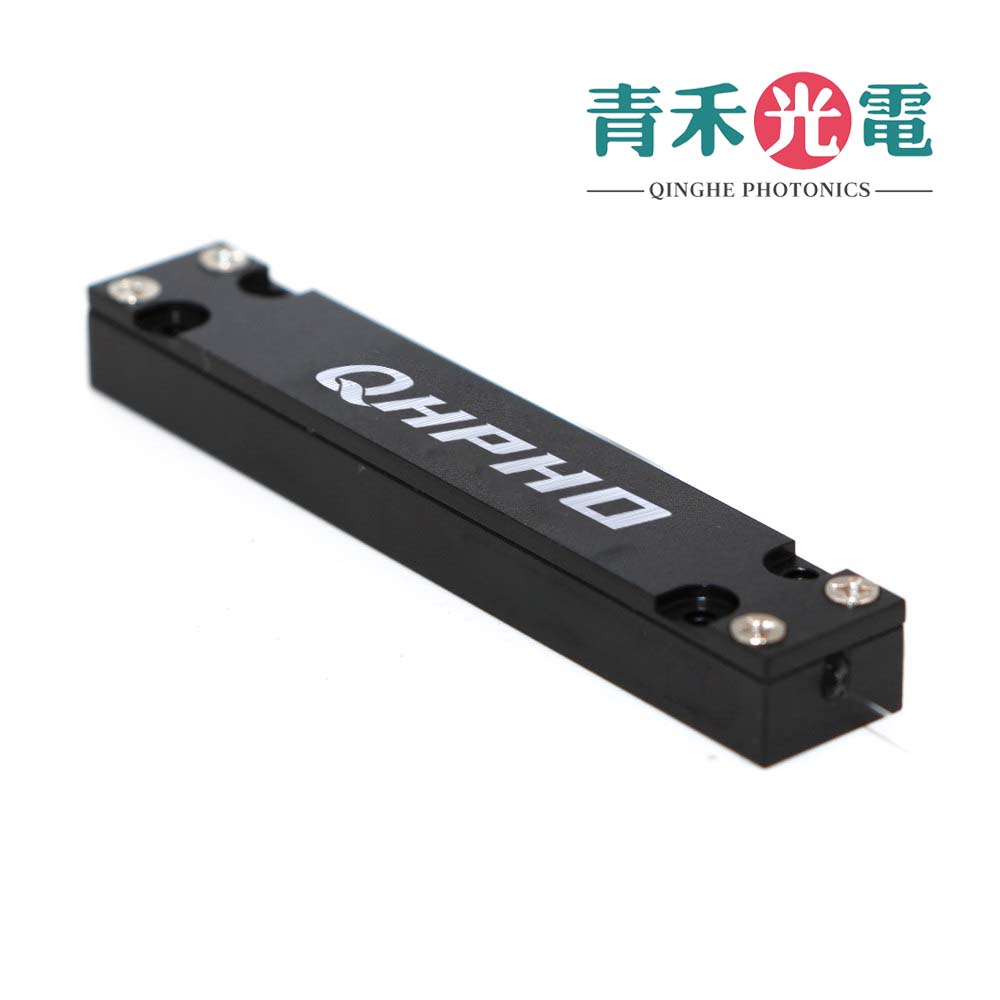

(N+1)X1保偏泵浦合束器
(N+1)X1 PM Multimode Pump Combiner(Qhpho) (N+1)X1保偏泵浦合束器(Pump Combiner)是一類由多根泵浦光纖與信號光纖結合組成的用于泵浦耦合的光纖器件。使N根同類型光纖緊密圍繞中心一信號光纖合束熔融拉錐截斷之后，再與一根折射率分布匹配的雙包層光纖熔接而成。泵浦合束器的集成度較高,穩定性較好可承受功率和親合效率也比較高。隨著光纖激光器的全光纖化發展,泵浦合束器已作為泵浦耦合的最主要手段應用于各類光纖激光器。青禾光電提供客戶可指定輸入輸出以及泵浦光纖的定制服務。

產品介紹

保偏泵浦合束器

(N+1)X1保偏泵浦合束器(Pump Combiner)是一類由多根泵浦光纖與信號光纖結合組成的用于泵浦耦合的光纖器件。使N根同類型光纖緊密圍繞中心一信號光纖合束熔融拉錐截斷之后，再與一根折射率分布匹配的雙包層光纖熔接而成。泵浦合束器的集成度較高,穩定性較好可承受功率和親合效率也比較高。隨著光纖激光器的全光纖化發展,泵浦合束器已作為泵浦耦合的最主要手段應用于各類光纖激光器。青禾光電提供客戶可指定輸入輸出以及泵浦光纖的定制服務。

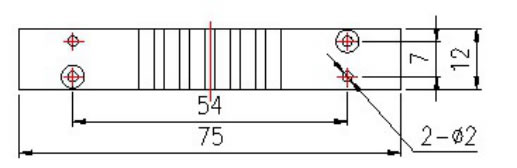

封裝信息 PACKAGE INFORMATION

性能指標 SPECIFICATIONS：

指標名稱	極限值	標準值	單位
信號光波長范圍		1030 - 1080 (1064), or 1520 - 1570 (1550)	nm
泵浦光波長范圍		800 - 1000	nm
端口類型		(N+1)X1 or customized
泵浦端光纖		105/125, 0.15 or 105/125, 0.22 or 200/220, 0.22	um
信號端光纖		HI 1060, 6/125 DCF	um
		8/125, 10/125, 12/125, 15/125, 20/125 SCF or DCF	um
		25/250, 30/250, 20/400 SCF or DCF	um
輸出端光纖		6/125, 8/125, 10/125, 15/125, 20/125 DCF	um
輸出端光纖		25/250, 30/250, 20/400 DCF
單臂輸入功率	Max.	30 or 50 or customized	W
消光比	Min.	18	dB
泵浦端損耗	Max.	0.5	dB
信號端損耗	Max.	0.35	dB
回波損耗	Min.	40	dB
操作溫度		-5 to +50	℃
儲藏溫度		-20 to +85	℃
封裝尺寸		Ф4×65, or 75×12×8 for high power	mm

備注：* 隨著功率增加，基于散熱效果，封裝尺寸會有調整，如介意請下單確認細節。

訂購信息ORDERING INFORMATION：

PC-A-B-C-D-E
A=端口類型	N11=(N+1)X1 (N=1.2.4.6)
B=泵浦光纖類型	M105A=105/125 NA0.22;M105B=105/125 NA0.15;M200=200/220 MM fiber
C=信號光纖類型	6/125um，10/125um，20/125um，25/250um，SS/SSS=Specify
D=輸出光纖類型	6/125um，10/125um，20/125um，25/250um，30/250um, SS/SSS=Specify
E=光纖長度	08=0.8m, 10=1.0m，35=3.5m,100=10.0m SS/SSS=Specify
