產品系列

偏振控制器

三槳型偏振控制器 27mm小槳
三槳偏振控制器(Qhpho) 三槳型機械式光纖偏振控制器是一種精度較低，易于使用的簡單的光纖偏振控制器,適用于裸光纖或者900um光纖.可以提供不帶光纖的偏振控制器,也可以提供900um光纖盤好的偏振控制器.三槳型機械式光纖偏振控制器在器件測試領域,光纖傳感領域,開發研究領域有著廣泛的應用.我們致力于為用戶提供高質量,低成本的偏振控制器.該產品批量生產,做工精良,成本低廉,是實驗研究領域用戶的理想選擇. 常規型單價700元每支，短波長根據要求的光纖長度請具體咨詢價格。

產品介紹

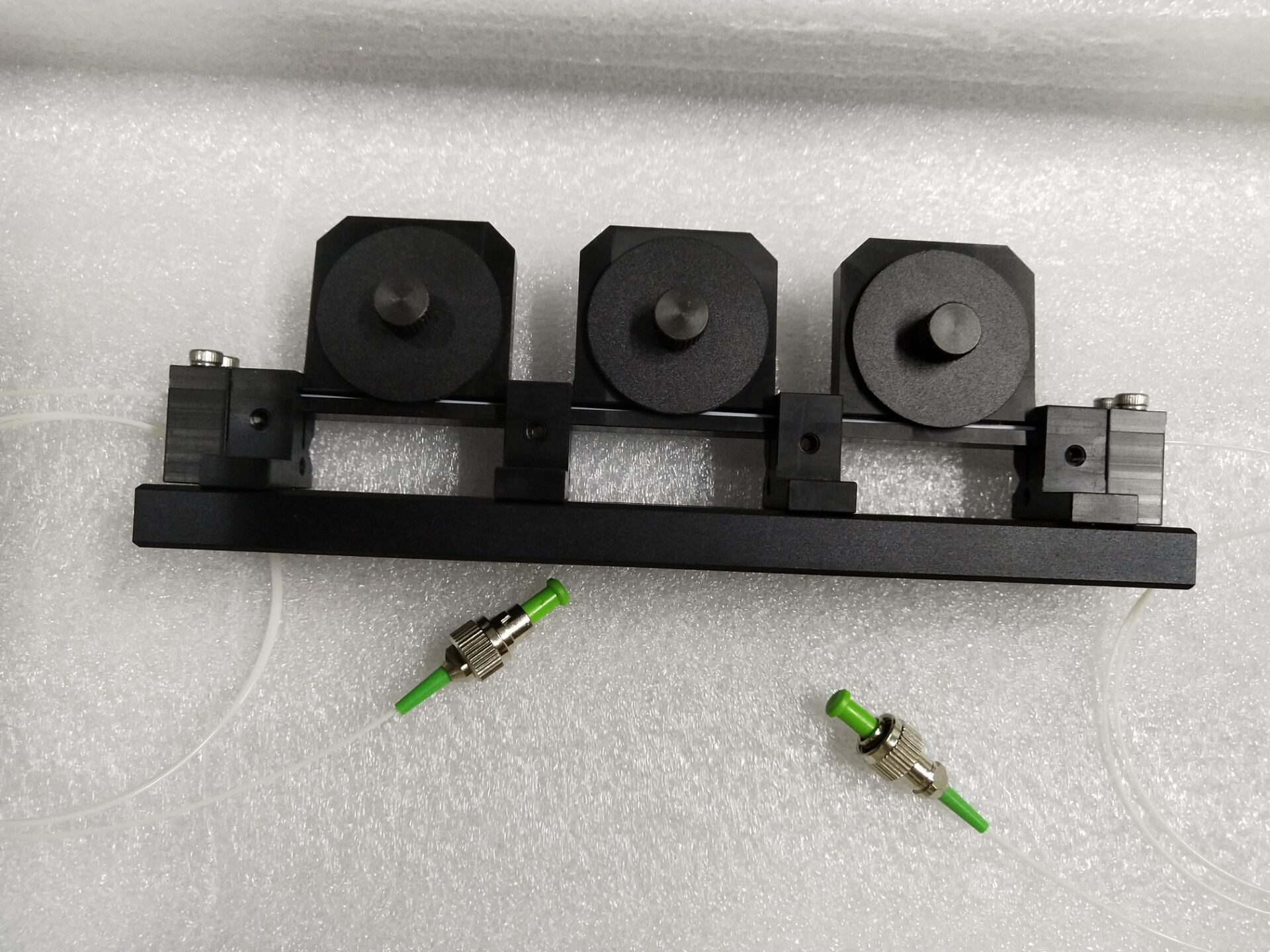

三槳型偏振控制器 27mm小槳

三槳型機械式光纖偏振控制器是一種精度較低，易于使用的簡單的光纖偏振控制器,適用于裸光纖或者900um光纖.可以提供不帶光纖的偏振控制器,也可以提供900um光纖盤好的偏振控制器.三槳型機械式光纖偏振控制器在器件測試領域,光纖傳感領域,開發研究領域有著廣泛的應用.我們致力于為用戶提供高質量,低成本的偏振控制器.該產品批量生產,做工精良,成本低廉,是實驗研究領域用戶的理想選擇.

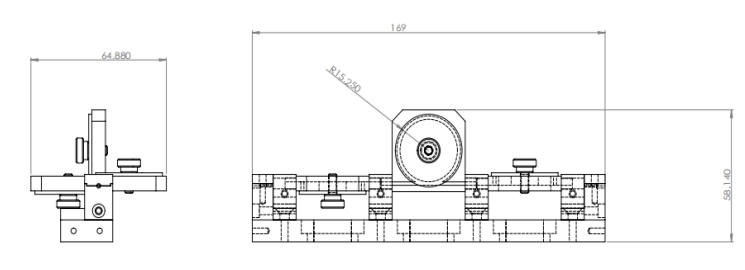

封裝信息 PACKAGE INFORMATION：

性能指標 SPECIFICATIONS
指標名稱	極值	標準值			單位
線圈直徑		27			mm
槳旋轉角度		±117.5			°
波長范圍		750~970	970~1650	1250~1650	nm
典型波長		780 or 850 or 920	980 or 1064	1310 or 1550 or 1625	nm
模場直徑		4.6±0.5@780nm 5.0±0.5@850nm	5.9±0.3μm@980nm 6.2±0.3μm@1060nm	9.2±0.4μm@1310nm 10.4±0.5μm@1550nm	dB
包層直徑		125 ± 1	125 ± 0.5 μm	125 ± 0.7 μm	um
涂覆層直徑		245 ± 15 μm	245 ± 10 μm	242 ± 5 μm	um
截止波長		720 ± 50	920 ± 50	＞1260	nm
數值孔徑		0.13	0.14	0.14
套管類型		松套	松套	緊包（默認） or 松套
環內光纖長度		0.7			m
光纖總長度		2.0			m
彎曲損耗		0.1			dB
光纖損耗	Max.	0.6	0.5	0.3	dB

使用偏振控制器

? 通過180旋轉?波片和?波片, 可以獲得偏振態的旋轉變化.
手動偏振控制器利用了應力誘導雙折射原理來產生三種獨立的波片(光纖延遲器)，通過將單模光纖繞三個獨立的線盤上，來改變單模光纖中透射光的偏振狀態,光纖中產生的雙折射的大小是光纖包層，線盤直徑（固定的），每個線盤上的光纖環數和光波長的函數（注意：所需要的雙折射是由光纖環數決定的，而不是旋轉槳來實現的）。通過手動旋轉槳，在線盤平面內的光纖的快軸會隨著透射偏振矢量一起調整。為了把任意偏振狀態的輸入光變成任意偏振態輸出光，需要使用三個旋轉槳（一個1/4波片，一個半波片和一個1/4波片）利用下面方程估計每個旋轉槳的相位滯后：

此處φ是指滯后相位，a是常數（石英光纖a=0.133）,N是圈數，d是光纖包層直徑，λ是波長，D是鎖繞圈的直徑。這個方程是計算裸纖的，但是計算結構也足夠適用帶900um套管的光纖。如圖為直徑27mm，包層直徑為125um的單槳延遲效果和波長的對應數據.

三旋轉槳偏振控制器串聯了一個1/4波片，一個半波片和一個1/4波片，能把任意偏振態變?yōu)槠渌我馄駪B(tài)。第一個四分之一波片將輸入光的偏振態轉換成線偏振態。半波片旋轉線偏振光，最后一個1/4波片可以將線偏振光的偏振狀態變成任意的偏振態。因此，調節三個槳(光纖延遲器)可以很大的波長范圍內(500至1600 nm)完全控制的輸出光的偏振態。

常見問題：

1.機械式偏振控制器使用什么樣的光纖工作?能否直接使用保偏光纖?

機械式偏振控制器適合于各種單模光纖工作,利用三個光纖環的旋轉產生對光纖的應力,從而調整光的偏振態,保偏光纖的設計消除了外部應力對傳輸光的偏振態的影響,所以機械式偏振控制器不適合保偏光纖.如果您的系統中使用的是保偏光纖,可以采用熔接的方式把單模光纖中的光信號注入到保偏光纖的慢軸,達到線性偏振態保持的目的.

2.機械式偏振控制器對波長敏感嗎?

光纖環型偏振控制器本身對波長有一定的敏感性,這主要和光纖環的半徑有關. 機械式偏振控制器因?yàn)楹侠淼脑O(shè)計,幾乎可以配合任何波長的單模光纖工作.例如: Corning SMF-28光纖可以工作在1260~1650nm.選擇波長合適的單模光纖, 機械式偏振控制器可以在任何波長很好的工作.

3.機械式偏振控制器的精度如何?有何作用?

機械式偏振控制器是一種精度不高的手動偏振控制器件,適合于試驗領域等粗略的調整.偏振控制器的作用是調整任意輸入偏振態到想要得到的輸出的偏振態.

4.如何知道調整機械式偏振控制器達到了什么樣的偏振態?貴公司有相應的參考信息嗎?

想知道獲得了什么樣的具體偏振態需要復雜的測試儀器,例如偏振儀等, 機械式偏振控制器主要應用在偏振敏感的系統中,通過測量光功率的方法知道系統中偏振態變化帶來的影響.

因?yàn)閱文９饫w本身對偏振態不能保持,而且機械式偏振控制器輸入端偏振態也不斷變化,所以無法提供相應的參考信息.

5.購買的機械式偏振控制器因?yàn)槎啻问褂?光纖的長度不夠,是否能夠提供光纖或者重新提供盤光纖的服務?

可以,需要用戶負擔發貨的費用,并且適當收取材料和人工的費用。

訂購信息ORDERING INFORMATION：

QHPC-A-B-C-D-E-27mm
A=使用波長	1064,1310, 1550,,SS - Specify
B=是否帶光纖	Y=帶光纖跳線，N=裸控制器，不帶跳線
C=套管類型	B=Bare fiber 9=900um loose tube
D=光纖長度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=接頭類型	FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
