產品系列
多功能混合器件
產品介紹

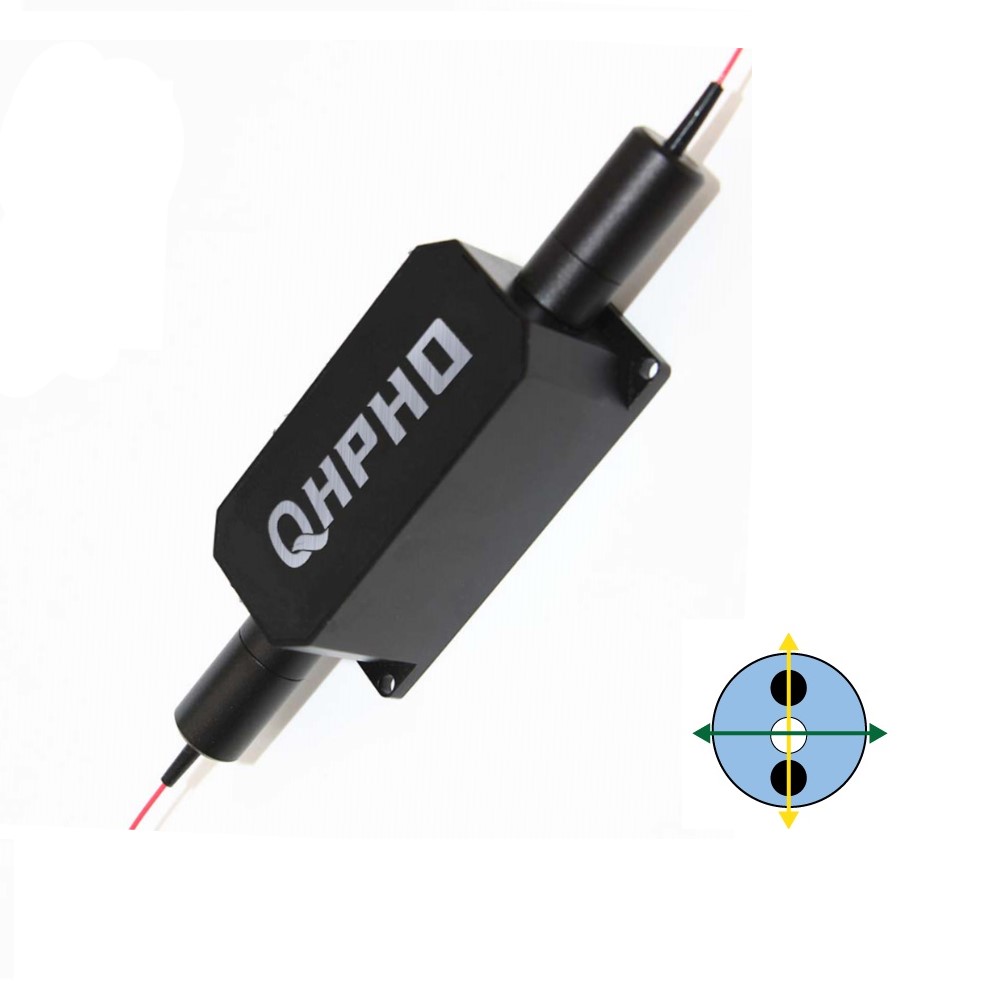

High Power PM Tap & Isolator & WDM Hybrid 1064nm

| 指標名稱 |
極值
|
標準值
|
單位
|
| 信號波長 |
|
1064±5 or 1030±5
|
nm
|
| 波長范圍 |
|
1020~1080
|
nm
|
| 插入損耗λc, at 23℃(Input-Output) |
Max.
|
1.5
|
dB
|
| 信號端隔離度 λc,±15(Input-Output) |
Min.
|
25
|
dB
|
| 隔離度(信號光通道) |
Min.
|
30
|
dB
|
| 隔離度(泵浦光通道) |
Min.
|
12
|
dB
|
| Tap 分光比 |
|
1%~50%
|
%
|
| 泵浦波長 |
|
980±10 or Specify
|
nm
|
| 插入損耗λc, at 23℃(Pump-Output) |
Max.
|
0.7
|
dB
|
| 消光比(僅限保偏光纖) |
Min.
|
20
|
dB
|
| 偏振相關損耗(僅限單模光纖) |
Max.
|
0.15
|
dB
|
| 回波損耗 |
Min.
|
50
|
dB
|
| 承受功率(CW) |
|
20 or Specify
|
W
|
| 拉伸載荷 |
Max.
|
5
|
N
|
| 操作溫度 |
|
10 to +60
|
℃
|
| 儲藏溫度 |
|
0 to +75
|
℃
|

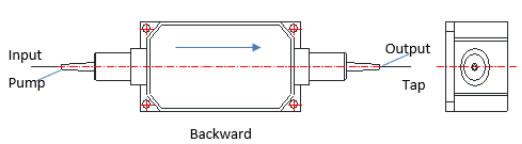

| Option 1 Backward pump | Option 2 Backward pump |
|
Input to Tap :Fast axis blocked |
Input to Tap :PM to SM, PS |
|
Input to Output :Fast axis blocked |
Input to Output :Fast axis blocked |
| PMTIWDM-A-B-C-D-E- | |
| A=波長 | 0698=1064/980nm,SS=Specify |
| B=工作軸向 | 1=Option 1, 2=Option 2, |
| C=Tap分光 | 01=1%,02=2%,….....50=50% |
| D=In&Out光纖 | H6=HI1060,SM=SMF-28e,P9=PM980,PM=PM1310 or PM1550 SS=Specify |
| E=Pump 光纖 | H6=HI1060,SM=SMF-28e,P9=PM980,PM=PM1310 or PM1550 SS=Specify |
| F=Tap 光纖 | H6=HI1060,SM=SMF-28e,P9=PM980,PM=PM1310 or PM1550 SS=Specify |
| G=套管類型 | B=250um bare fiber, 9=900um loose tube |
| H=接頭類型 | NE=None. SS=Specify |
| I=承受功率 | 1W.3W.10W.20W, 脈沖功率具體咨詢 |
