您可以通過模糊搜索來查詢產品：

多功能混合器件

保偏光纖耦合器&隔離器&WDM混合器器件 1064nm
PM Tap Isolator WDM Hybrid 1064nm (Qhpho) 1064nm PM Tap & Isolator & WDM Hybrid集成了分路器&隔離器&波分復用器的混合器件，青禾光電的這款產品是基于法拉第片，受限于法拉第片材料對該波長的吸收，承受功率只能滿足常規300mW（另有大功率結構基于TGG工藝，請聯系我們咨詢），但是其有一個緊湊的結構，以提供節省占用空間的解決方案。更多的被應用在光纖激光器中，來耦合信號和泵浦波長且非常穩定對1064nm信號隔離。

產品介紹

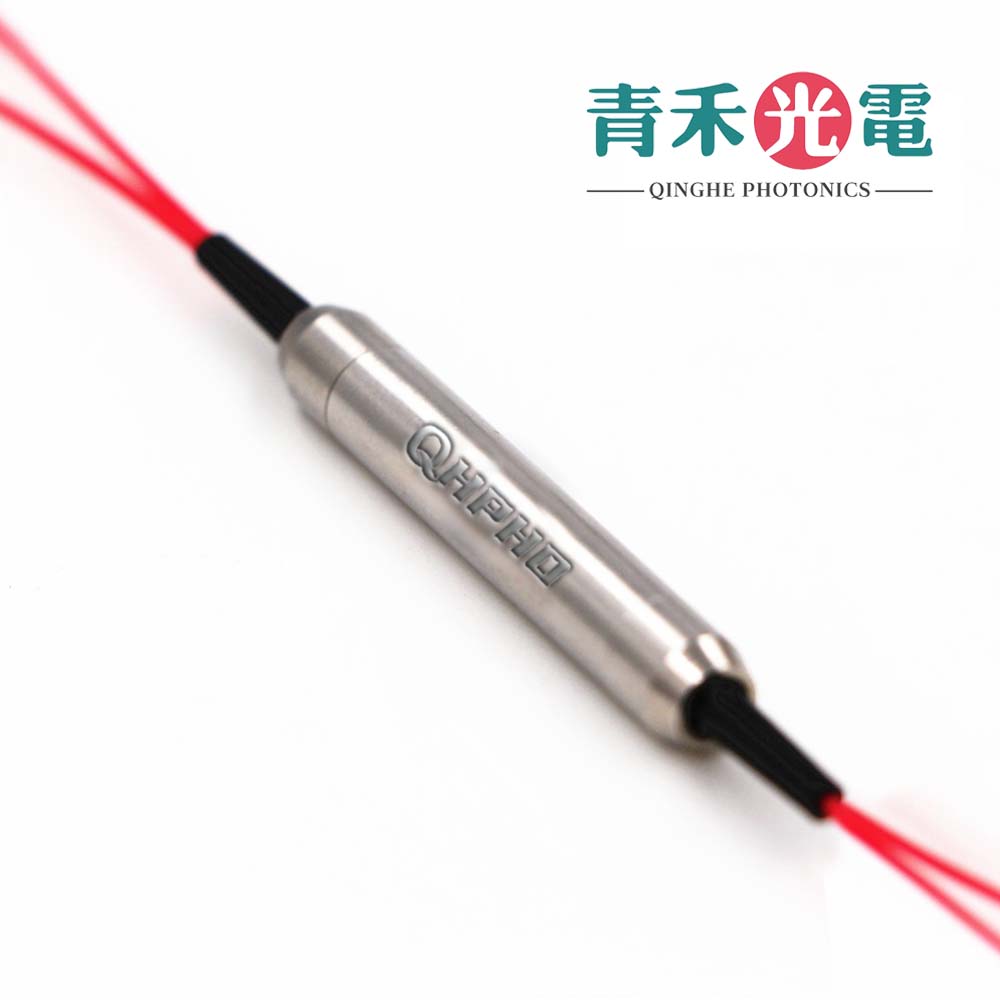

PM Tap & Isolator & WDM Hybrid 1064nm

1064nm PM Tap & Isolator & WDM Hybrid集成了分路器&隔離器&波分復用器的混合器件，青禾光電的這款產品是基于法拉第片，受限于法拉第片材料對該波長的吸收，承受功率只能滿足常規300mW（另有大功率結構基于TGG工藝，請聯系我們咨詢），但是其有一個緊湊的結構，以提供節省占用空間的解決方案。更多的被應用在光纖激光器中，來耦合信號和泵浦波長且非常穩定對1064nm信號隔離。

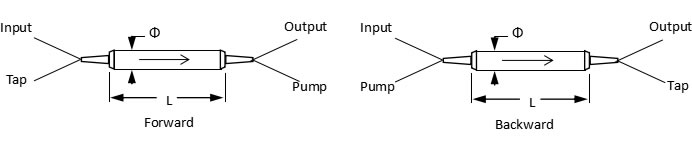

封裝信息 PACKAGE INFORMATION：


性能指標 SPECIFICATIONS：
指標名稱
極值
標準值
單位
級別
單級
雙級
nm
信號波長
1064
nm
波長范圍
1020~1080
nm
插入損耗λc, at 23℃（Input-Output）
Max.
2.5
3.5
dB
信號端隔離度 λc,±15（Input-Output）
Min.
35
45
dB
隔離度（信號光通道）
Min.
30
dB
隔離度（泵浦光通道）
Min.
12
dB
Tap 分光比
1%~50%
%
泵浦波長
980±10
nm
消光比（僅限保偏光纖）
Min.
20
dB
回波損耗
Min.
50
dB
承受功率(CW)
300
mW
拉伸載荷
Max.
5
N
操作溫度
-20 to +85
℃
儲藏溫度
-40 to +85
℃
備注：* 以上為不含接頭參數，含頭標準參數損耗增加0.3dB，回損少5dB,消光比少2dB(僅PM)

更多描述 MORE DETAILS：（僅限于PM）
Option 1  Forward pump
Option 2  Forward pump
Option 3  Backward pump
Input to Tap：Both axis working
Input to Tap：Both axis working
Input to Tap：Fast axis blocked
Input to Output：Fast axis blocked
Input to Output：Both axis working
Input to Output：Fast axis blocked
Option 4  Forward pump
Option 5  Forward pump
Option 6  Backward pump
Input to Tap：PM to SM, PI
Input to Tap：PM to SM, PI
Input to Tap：PM to SM, PS
Input to Output：Fast axis blocked
Input to Output：Both axis working
Input to Output：Fast axis blocked
PI=Polarization Insensitive
PS=Polarization Sensitive

青禾光電設計的該款三功能混合器件也可以按客戶要求對Tap, WDM, Isolation 進行任意雙功能的集成，也有偏振無關/偏振相關可選，具體可聯系青禾光電銷售人員咨詢。

訂購信息ORDERING INFORMATION：
PMTIWDM-A-B-C-D-E
A=波長 0698=1064/980nm,5598=1550/980nm,5506=1550/1064nm SS=Specify
B=工作軸向 1=Option 1, 2=Option 2,…....6=Option 6
C=隔離級別 S=單級，D=雙級
D=Tap分光 01=1%，02=2%，….....50=50%
E=In&Out光纖 H6=HI1060,SM=SMF-28e,P9=PM980,PM=PM1310 or PM1550 SS=Specify
F=Pump  光纖 H6=HI1060,SM=SMF-28e,P9=PM980,PM=PM1310 or PM1550 SS=Specify
G=Tap    光纖 H6=HI1060,SM=SMF-28e,P9=PM980,PM=PM1310 or PM1550 SS=Specify
H=套管類型 B=250um bare fiber, 9=900um loose tube
I=接頭類型 FA=FC/APC  FP=FC/UPC SA=SC/APC SP=SC/UPC，LC…. SS=Specify
