多功能混合器件

保偏光纖耦合器&隔離器&WDM混合器件 1550nm
PM Tap Isolator WDM Hybrid 1550nm (Qhpho) 1550nm PM Tap & Isolator & WDM Hybrid集成了分路器&隔離器&波分復用器的混合器件，青禾光電的這款產品是基于法拉第片，有一個緊湊的結構，以提供節省占用空間的解決方案。更多的被應用在光纖激光器中，來耦合信號和泵浦波長且非常穩定對1550nm信號隔離。

產品介紹

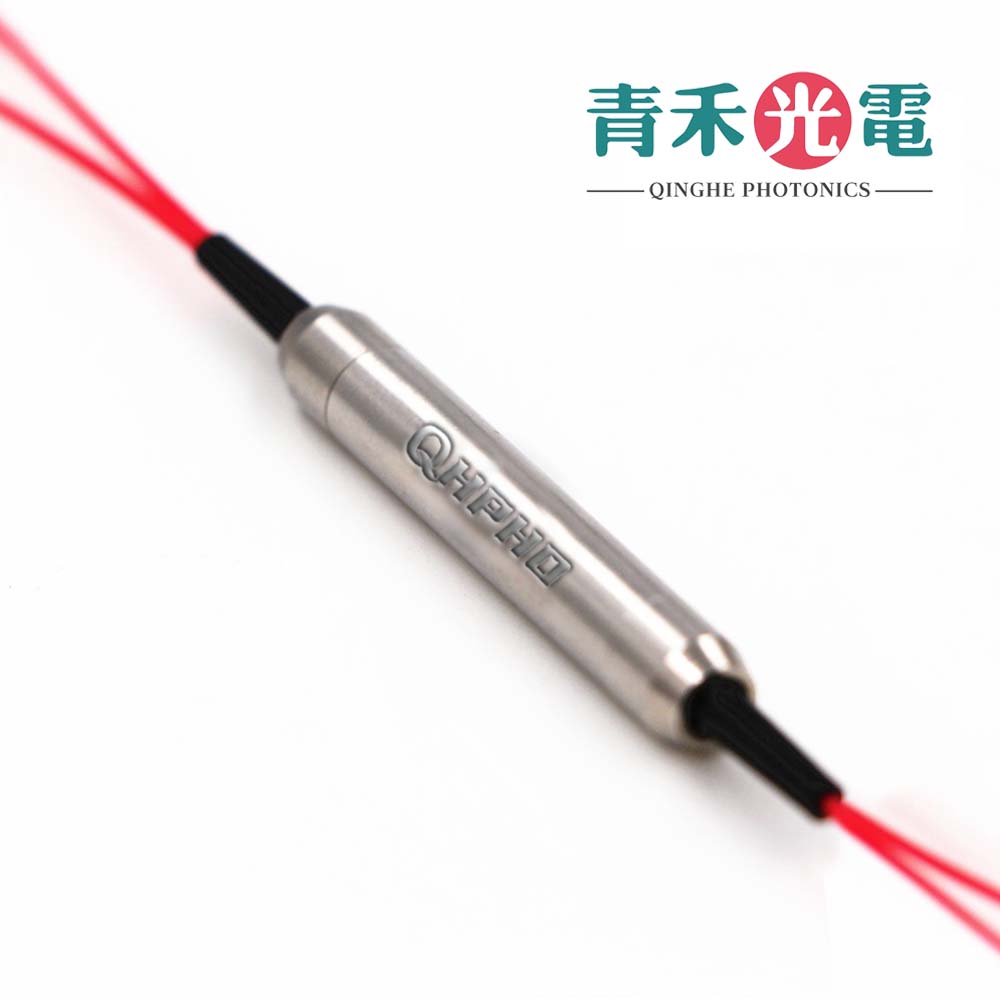

PM Tap & Isolator & WDM Hybrid 1550nm

1550nm PM Tap & Isolator & WDM Hybrid集成了分路器&隔離器&波分復用器的混合器件，青禾光電的這款產品是基于法拉第片，有一個緊湊的結構，以提供節省占用空間的解決方案。更多的被應用在光纖激光器中，來耦合信號和泵浦波長且非常穩定對1550nm信號隔離。

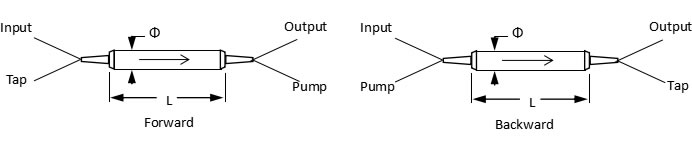

封裝信息 PACKAGE INFORMATION：

性能指標 SPECIFICATIONS：

指標名稱	極值	標準值		單位
級別		單級	雙級	nm
信號波長		1550		nm
波長范圍		1520~1580		nm
插入損耗λc, at 23℃（Input-Output）	Max.	1.3	1.4	dB
信號端隔離度 λc,±15（Input-Output）	Min.	28	46	dB
隔離度（信號光通道）	Min.	30		dB
隔離度（泵浦光通道）	Min.	12		dB
Tap 分光比		1%~50%		%
泵浦波長		980±10	1064±20	nm
消光比（僅限保偏光纖）	Min.	20		dB
回波損耗	Min.	50		dB
承受功率(CW)		0.5，1，3，5，10 or customized		W
拉伸載荷	Max.	5		N
操作溫度		-20 to +85		℃
儲藏溫度		-40 to +85		℃

備注：
* 以上為不含接頭參數，含頭標準參數損耗增加0.3dB，回損少5dB,消光比少2dB(僅PM)
* 5W以上功率，根據不同客戶的使用環境考慮到散熱問題有可能變更封裝，如介意請聯系咨詢。

更多描述 MORE DETAILS：（僅限于PM）

Option 1 Forward pump	Option 2 Forward pump	Option 3 Backward pump
Input to Tap：Both axis working	Input to Tap：Both axis working	Input to Tap：Fast axis blocked
Input to Output：Fast axis blocked	Input to Output：Both axis working	Input to Output：Fast axis blocked

Option 4 Forward pump	Option 5 Forward pump	Option 6 Backward pump
Input to Tap：PM to SM, PI	Input to Tap：PM to SM, PI	Input to Tap：PM to SM, PS
Input to Output：Fast axis blocked	Input to Output：Both axis working	Input to Output：Fast axis blocked

PI=Polarization Insensitive	PS=Polarization Sensitive

青禾光電設計的該款三功能混合器件也可以按客戶要求對Tap, WDM, Isolation 進行任意雙功能的集成，也有偏振無關/偏振相關可選，具體可聯系青禾光電銷售人員咨詢。

訂購信息ORDERING INFORMATION：

PMTIWDM-A-B-C-D-E
A=波長	0698=1064/980nm,5598=1550/980nm,5506=1550/1064nm SS=Specify
B=工作軸向	1=Option 1, 2=Option 2,…....6=Option 6
C=隔離級別	S=單級，D=雙級
D=Tap分光	01=1%，02=2%，….....50=50%
E=In&Out光纖	H6=HI1060,SM=SMF-28e,P9=PM980,PM=PM1310 or PM1550 SS=Specify
F=Pump 光纖	H6=HI1060,SM=SMF-28e,P9=PM980,PM=PM1310 or PM1550 SS=Specify
G=Tap 光纖	H6=HI1060,SM=SMF-28e,P9=PM980,PM=PM1310 or PM1550 SS=Specify
H=套管類型	B=250um bare fiber, 9=900um loose tube
I=接頭類型	FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC，LC…. SS=Specify
