保偏光纖準直器
產品介紹

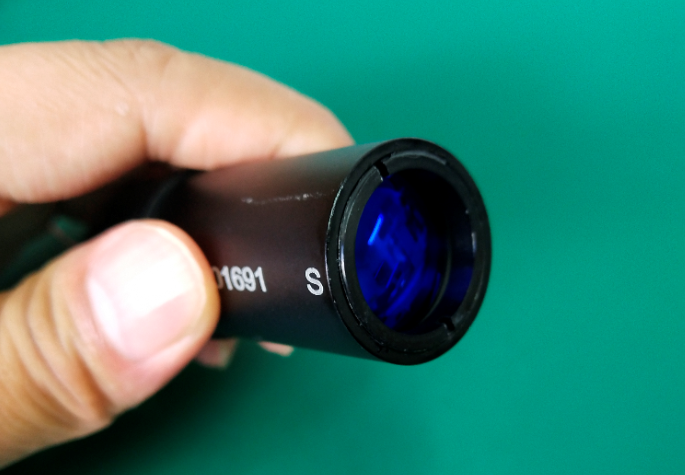

2mm大光斑保偏光纖準直器1030nm
2mm光斑1030nm的2m工作距離保偏光纖準直器 collimator由尾纖與自聚焦透鏡精確定位而成?？梢詫⒐饫w內的傳輸光轉變成準直光(平行光)，或?qū)⑼饨缙叫?近似平行)光耦合至光纖內。我們提供客戶指定：光纖類型、光斑直徑、長工作距離的定制服務。如需底座，調高支架，鏡架可另行咨詢，均可配套提供。
| 指標名稱 |
極限值
|
標準值
|
單位
|
| 中心波長 |
|
1030,1040,1053,1064 or customized
|
nm
|
| 帶寬范圍 |
|
±30
|
nm
|
| 工作距離 |
|
2000
|
mm
|
| 光斑直徑 |
|
2~3
|
mm
|
| 光斑橢圓度 |
Min.
|
90
|
%
|
| 光斑發散角(Far Field） |
Max.
|
1.0
|
°
|
| 插入損耗 |
Max.
|
0.5
|
dB
|
| 回波損耗 |
Min.
|
50
|
dB
|
| 通光功率 |
Max.
|
10W，20W，30W or Specified， Peak Power 10kW
|
|
| 拉伸載荷 |
Max.
|
5
|
N
|
| 光纖類型 |
|
PLMA-GDF-10/125-M 20/130 or specify
|
|
| 操作溫度 |
|
-5 to +70
|
℃
|
| 儲藏溫度 |
|
-40 to +85
|
℃
|
|
HPMCOL-A-B-C-D-E-F |
|
| A=波長 |
1030nm1064nm.Specify |
|
B=工作距離 |
1000=1000mm；2000=2000mm Specify |
|
C=光斑大小 |
2mm=2mm Specify |
|
D=套管類型 |
B=Bare fiber ; 9=900um loose tube;3=3mm loose tube |
|
E=光纖長度 |
05=0.5m 10=1.0m 50=5.0m SS=Specify |
|
F=接頭類型 |
10W,20W，30W 脈沖功率請告知平均功率和峰值功率 |
