波分復用器
產品介紹

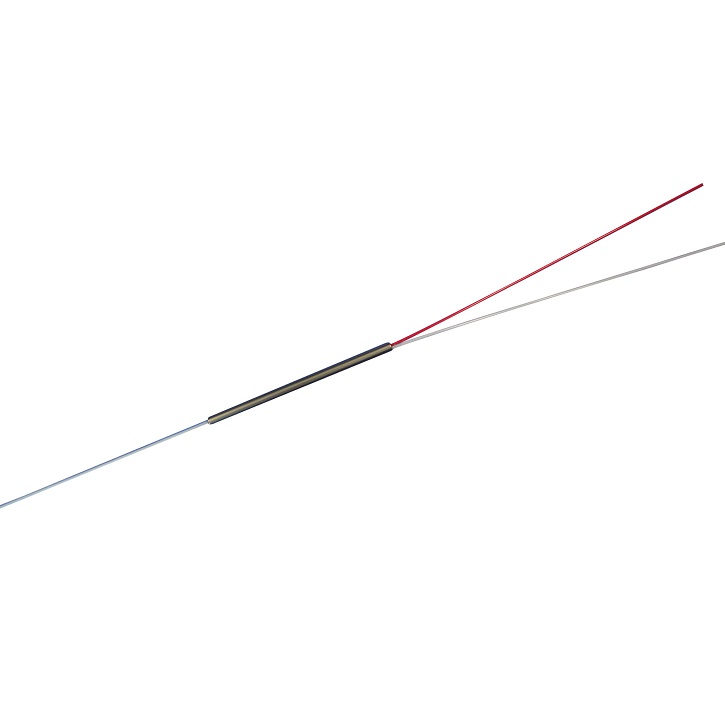

熔融拉錐波分復用器 (FBT WDM) 780/1550nm
780/1550nm波分復用器(WDM)以低插入損耗耦合或分出兩個不同單模信號。本款WDM主要使用熔融拉錐技術(FBT)生產，用于常用的近紅外和通信波長包含其他波段（比如980/1064、635/1550、1310/1550等等）。它們非常適用于在光纖激光器和放大器中組合泵浦和信號波長，以及組合遠程通信信號。該款可見光780nm和近紅外光1550nm的組合，因?yàn)?span>780nm可見光波段低于光纖的截止帶寬，該波段在SMF-28e光纖中傳輸模式為多模傳輸。所以區別于其他近紅外波段的WDM，不能雙向傳輸，只有耦合功能,不能分光。
封裝信息 PACKAGE INFORMATION：
| 指標名稱 |
極限值
|
標準值
|
單位
|
|
| 操作波長 |
|
780
|
1550
|
nm
|
| 帶寬范圍 |
|
±5
|
±10
|
nm
|
| 插入損耗（@23℃） |
Max.
|
1.4
|
0.4
|
dB
|
| 隔離度 |
Min.
|
15
|
20
|
dB
|
| 偏振相關損耗 |
Max.
|
0.15
|
dB
|
|
| 回波損耗 |
Min.
|
50
|
dB
|
|
| 方向性 |
Min.
|
55
|
dB
|
|
| 承受拉力 |
Max.
|
5
|
N
|
|
| 承受功率 |
Max.
|
300
|
mW
|
|
| 光纖類型 |
|
SMF-28e fiber
|
||
| 操作溫度 |
|
-20 to +85
|
℃
|
|
| 儲藏溫度 |
|
-40 to +85
|
℃
|
|
| WDM-A-B-C-D-E | |
| A=波長 | |
| B=光纖類型 |
SM=SM-28e fiber, |
| C=套管類型 |
B=250um Bare fiber ; 9=900um loose tube |
| D=光纖長度 | 05=0.5m 10=1.0m SS=Specify |
| E=接頭類型 |
FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify |
