什么是O波段、E波段、S波段、C波段、L波段、CE、C++、C+L波段？

1、光纖發展史：

上世紀70年代初，光纖通信開啟實用化落地的進程。當時主要的研發對象，是多模光纖。

多模光纖的纖芯直徑更大，容許不同模式的光在一根光纖上傳輸。

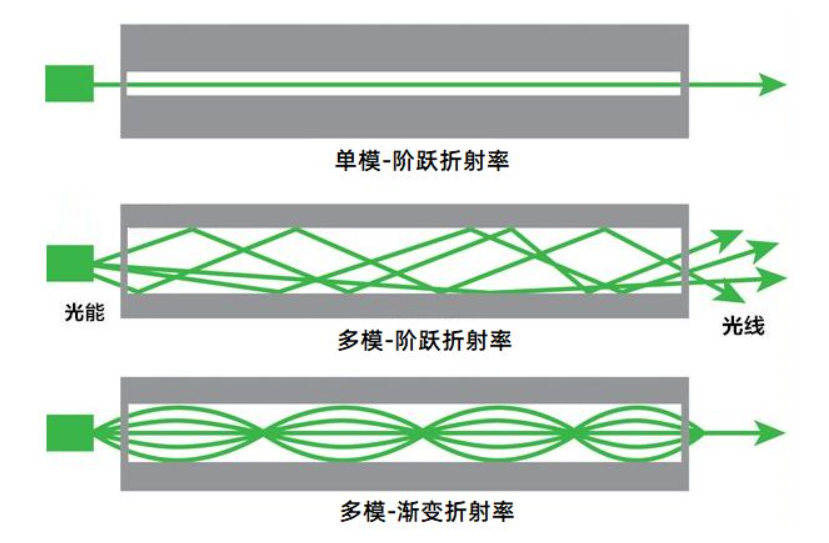

最早被使用的光，是波長為850nm的光，這個波段，也被直接稱為850nm波段。（下圖為單模與多模光路對比圖）

工程師們研究發現，1260nm~1360nm波長范圍的光，由色散導致的信號失真最小，損耗最低。所以，他們將這一波長范圍采納為早期的光通信波段，并命名為O-band（O波段）。O，是“Orignal（原始）”的意思。

2、波段分類明細：經過漫長的摸索和實踐，專家們逐漸總結出一個“低損耗波長區域”，也就是1260nm~1625nm區域。這個波長區域范圍的光，最適合在光纖中傳輸。

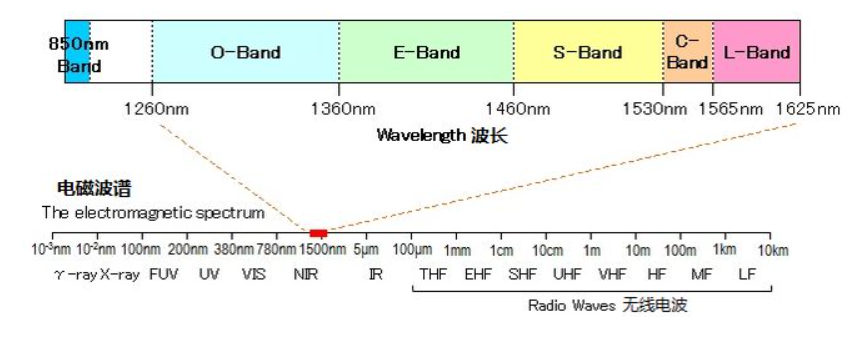

這個區域被進一步劃分成了五個波段，分別是：O波段，E波段，S波段，C波段和L波段。(如下圖所示）

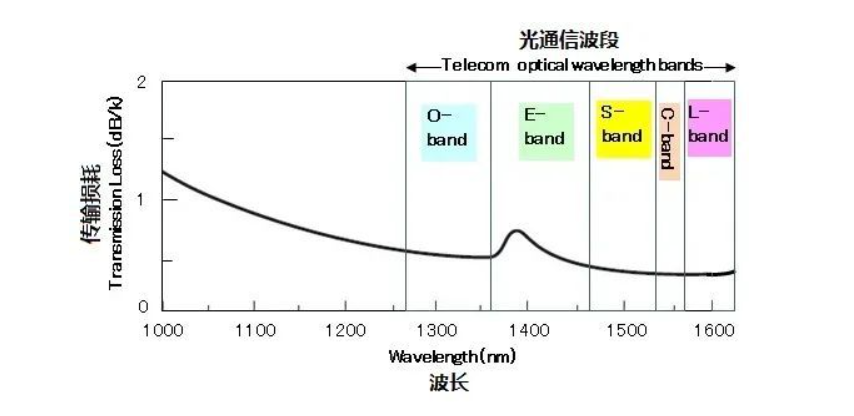

3、全波段匯總：隨著技術的不斷演變進化，專家們還驗證了光纖傳輸損耗和光波波長之間的規律。最常用的波段，被稱為C波段（1530nm~1565nm）。C，是“conventional（常規）”的意思。C波段表現出的損耗最低，被廣泛用于城域網、長途、超長途以及海底光纜系統。WDM波分復用系統中，也經常用到C波段。C波段旁邊的L波段（1565nm~1625nm），是損耗第二低的波段，也是行業的主流選擇之一。當C波段不足以滿足帶寬需求的時候，也會采用L波段作為補充。L，是“l(fā)ong-wavelength（長波長）”的意思。S波段（1460nm~1530nm），也就是“short-wavelength（短波長）”波段，光纖損耗比O波段要高一些。它經常被用于PON（無源光網絡）系統的下行波長。（如下圖所示）

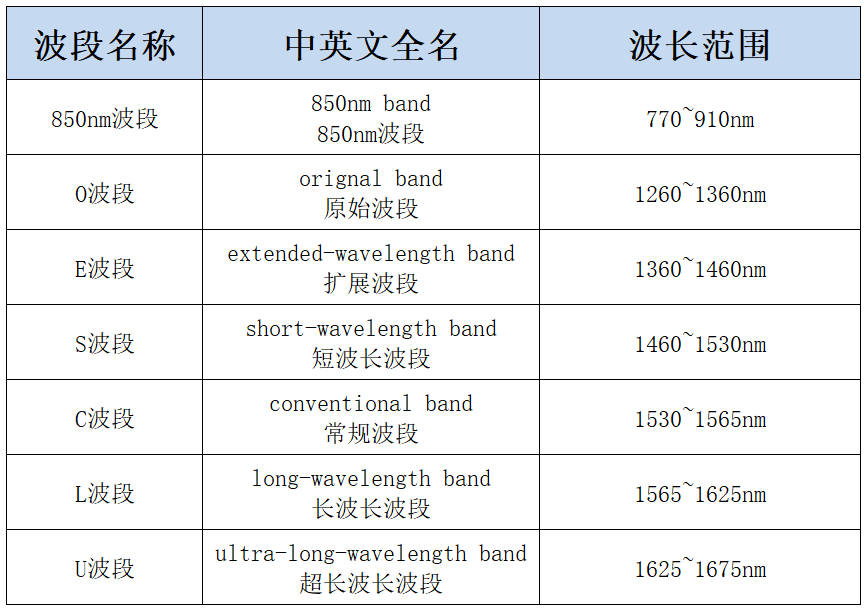

除了以上波段之外，其實還有一個波段會被用到，那就是U波段（ultra-long-wavelength band，超長波段：1625-1675 nm）。U頻段則主要用于網絡監控。匯總，如下表所示：

4、組合波段CE、C++、C+L：

CE波段：傳統C波段，指的是1529.16nm到1560.61nm的波段，從頻率上看是195.9THz到191.6THz，大約可使用頻譜范圍是4THz。在50GHz間隔下，這個傳統C波段可以支持80波，因此，也稱為C80波段。而CE波段，是在C80波段的基礎上，向長波長擴展了一點點，波長范圍是1529.16-1567.14nm，大約可使用頻譜范圍是4.8THz。在50GHz間隔下，CE波段可以支持96波，因此，也稱為C96波段。C96波段相比C80波段，傳輸容量可提升20%。

C++波段：其實就是在C96擴展的基礎上，進一步擴展，波長范圍是1524-1572nm，大約可使用范圍達到6THz，波長數可以擴展到120波。C++也因此被稱為C120波段（也有稱為Super C Band）。C++波段相比C80波段，傳輸容量可提升50%。

C+L波段：L波段1565nm到1625nm，如果按照1570~1611nm算，可用頻譜范圍大約是4.8THz。因此，C+L波段，可以實現192個波長，頻譜帶寬接近9.6THz，傳輸容量提升將近1倍。值得一提的是，C+L也有潛在的多種方案及頻譜邊界，例如：

C4T+L4T：1529~1561nm（4THz） + 1572~1606nm（4THz）

C6T+L6T：1524~1572nm（6THz） + 1575~1626nm（6THz）

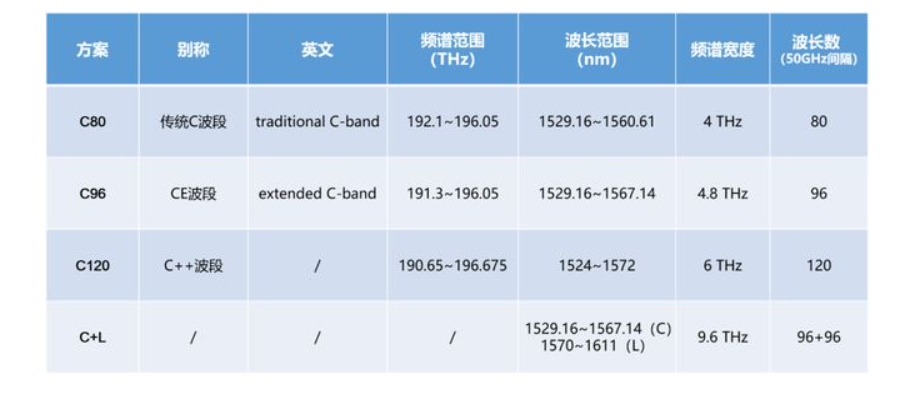

具體可參考以下表格：
